波形模式之ETCR5000功能解析

日期:2023-12-08 03:13
浏览次数:166
摘要:波形模式是ETCR5000的主要功能之一,显示电压波形,电流波形,可以分相、分线来单独显示,有真有效值显示(RMS),总谐波失真率显示(THD)、峰值因数显示(CF)、电压、电流的极值和平均值显示(Max/Min)、各测试值同时显示(RMS/DC/THD/DF/CF)和相量图显示,一共六种显示模式。

波形模式之ETCR5000功能解析

波形模式是ETCR5000的主要功能之一,显示电压波形,电流波形,可以分相、分线来单独显示,有真有效值显示(RMS),总谐波失真率显示(THD)、峰值因数显示(CF)、电压、电流的极值和平均值显示(Max/Min)、各测试值同时显示(RMS/DC/THD/DF/CF)和相量图显示,一共六种显示模式。

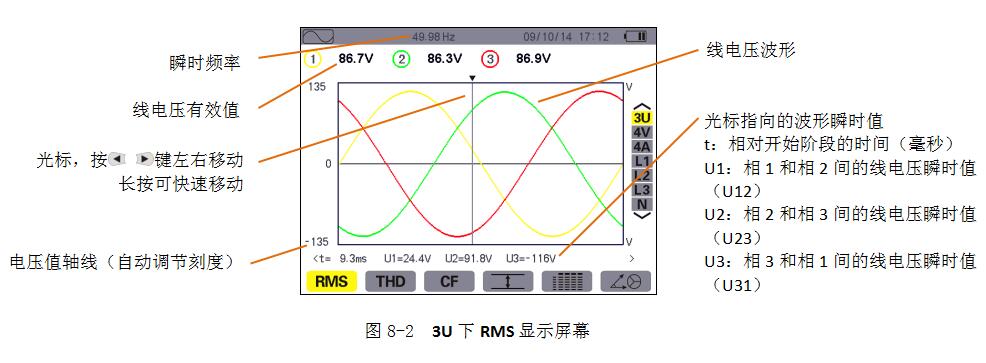

1. 有真有效值显示(RMS

显示某时间段内测量信号的波形及电压、电流真有效值,可以按不同相或者线来分别显示电流电压的波形及真有效值。

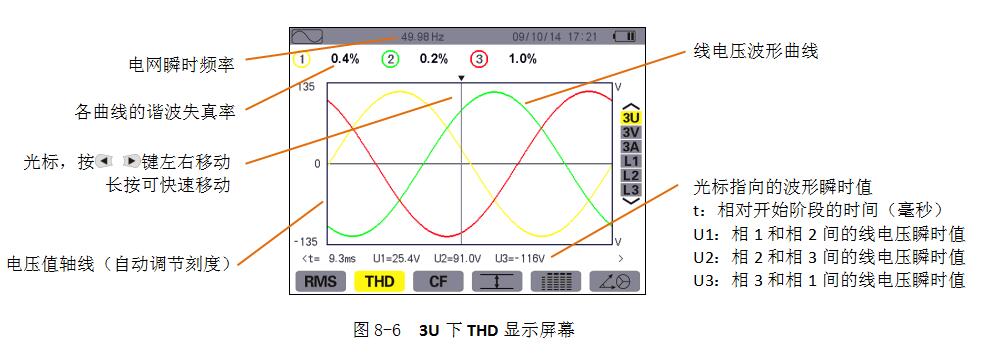

2. 总谐波失真率显示(THD

显示被测量信号在某时间段内的波形以及电压、电流总谐波失真率,可以按不同相或者线来分别显示电流电压的波形及总谐波失真率。

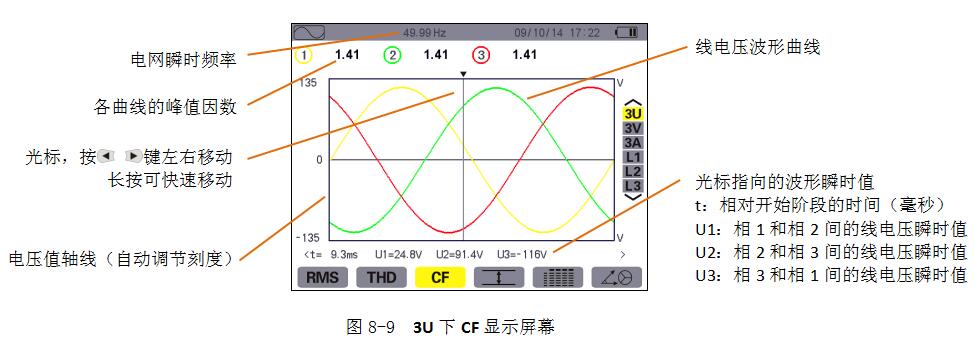

3. 峰值因数显示(CF

显示被测量信号在某时间段内的波形以及电压、电流峰值因数,可以按不同相或者线来分别显示电流电压的波形及峰值因数。

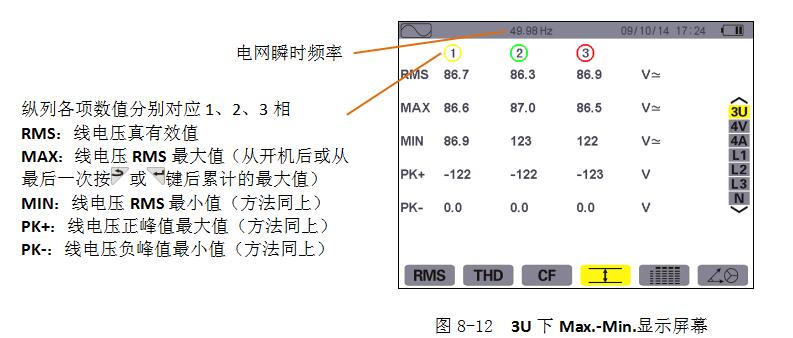

4. 电压、电流的极值和平均值显示(Max/Min

显示电压、电流的RMS值、zui大值、zui小值,正峰值zui大值,负峰值zui小值


5. 各测试值同时显示(RMS/DC/THD/DF/CF

显示所有电压、电流测量值(RMS,DC,THD,DF,CF,PST,KF)


6. 相量图显示

显示基频下电压或电流的绝dui值、相位、不平衡度。
