雷电防护装置之土壤电阻率测试仪

日期:2023-12-07 01:08
浏览次数:312
摘要:土壤电阻率测试仪主要使用精密4线法、3线法、简易2线法接地电阻测量,土壤电阻率、接地电压测量,可以设置地桩间距,来测试不同深度的土壤电阻率。

雷电防护装置之土壤电阻率测试仪

参数要求:

四线法测量,测试电流:>20mA(正弦波),分辨率:0.01Ω

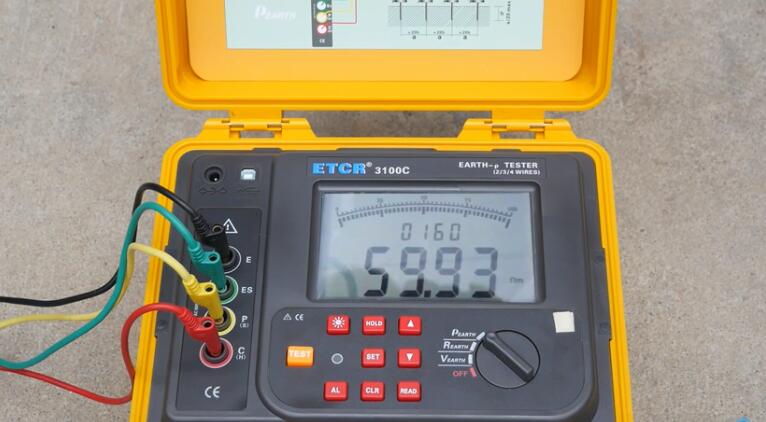

土壤电阻率测试仪主要使用精密4线法、3线法、简易2线法接地电阻测量,土壤电阻率、接地电压测量,可以设置地桩间距,来测试不同深度的土壤电阻率,推荐广州市铱泰电子科技有限公司的ETCR3100C土壤电阻率测试仪。

产品特色:

1. 四线法测量

2. 测试电流:>20mA(正弦波)

3. 分辨率:0.01Ω

4. 具备大容量锂电池

5. 满足国家气象局38号令

产品规格:

接地电阻(R)

测量范围:0.00Ω~30.00kΩ         分辨力:0.01Ω         精度:±2%rdg±3dgt

接地电压

测量范围:AC 0.0~600V             分辨力:0.1V           精度:±2%rdg±3dgt

土壤电阻率

(ρ)



测量范围:0.00Ωm~99.99Ωm        分辨力:0.01Ωm

精度:根据R的测量精度而定

(ρ=2πaR;a:1 m100m;π=3.14)

测量范围:100.0Ωm~999.9Ωm       分辨力:0.1Ωm

测量范围:1000Ωm~9999Ωm         分辨力:1Ωm

测量范围:10.00kΩm~99.99kΩm     分辨力:10Ωm

测量范围:100.0kΩm~999.9kΩm     分辨力:100Ωm

测量范围:1000kΩm~9000kΩm       分辨力:1kΩm



DC 7.4V 2600mAh 可充锂电池,电池充满约DC 8.4V

测量方法

接地电阻:额定电流变极法,测量电流20mA Max。土壤电阻率:四极法(温纳法)。对地电压:平均值整流

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

测试电压波形

正弦波

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

数据存储

300组





数据保持

保持数据时HOLD”符号指示

数据查阅

查阅数据时READ”符号指示

溢出显示

超量程溢出时OL”符号指示

LCD尺寸

LCD尺寸128mm×75mm; LCD显示域124mm×67mm

仪表尺寸

高宽厚:280mm×260mm×160mm



主机:约2306g;总质量:6.3kg(含包装)

线

红色20m,黑色20m,黄色10m,绿色10m,红色1.6m,黑色1.6m各1条(共6条)

辅助接地棒

4根:φ9mm×230mm

USB接口

具有USB接口,软件监控,存储数据可以上传电脑,保存打印;通讯线1条长1.5m

报警功能

测量值超过报警设定值时,“嘟--嘟--嘟--”报警提示

自动关机

开机15分钟后自动关机

过载保护

测量接地电阻:C(H)-EP(S)-ES各端口间AC 280V/3秒

干扰测试

自动识别干扰信号,干扰电压高于5V时“NOISE”符号指示

辅助接地测试

具有辅助接地电阻值测试功能,0.00kΩ~30kΩ(100R+rC<50kΩ,100R+rP<50kΩ)

防护等级

IP65(合上盖子)

电池电压

当电池电压降到约DC 7.2V±0.1V时,电池电压低符号“”显示,提醒及时充电

工作电流

待机: 约20mA(背光关闭);开机开背光:约45mA(背光关闭25mA);测量:约100mA(背光关闭)

随机附件

仪表:1件;接地针:4件;测试线:4件;简易测试线:2件;USB通讯线:1根;工具包:1件;

专用充电器:1件
