现场测试-ETCR1800A高压验电器

日期:2023-12-08 03:14
浏览次数:1229
摘要:2020年1月9号,铱泰技术团队带ETCR1800A高压验电器进行现场测试,再次验证ETCR1800A的性能及精度,主要对10KV高压架空线路和10kV变压器一次侧进行测试。

ETCR1800A高压验电器是一款220KV以下电压等级验电器,100V起就可以准确验电,主要使用等级是380V6.6kV10kV35kV66kV110kV,同时还能测试线路的线电压和对地电压,通过无线传输直接显示在接收端上,直观方便!今天就用ETCR1800A进行现在测试。

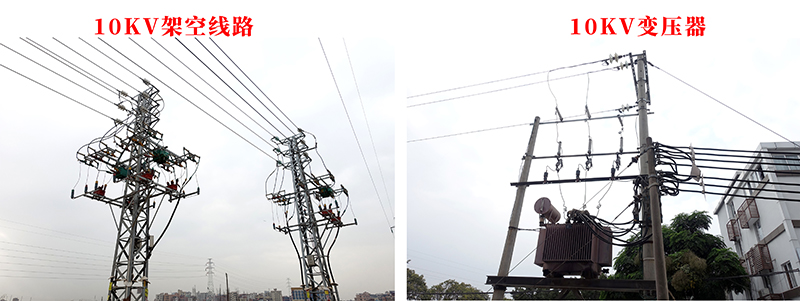

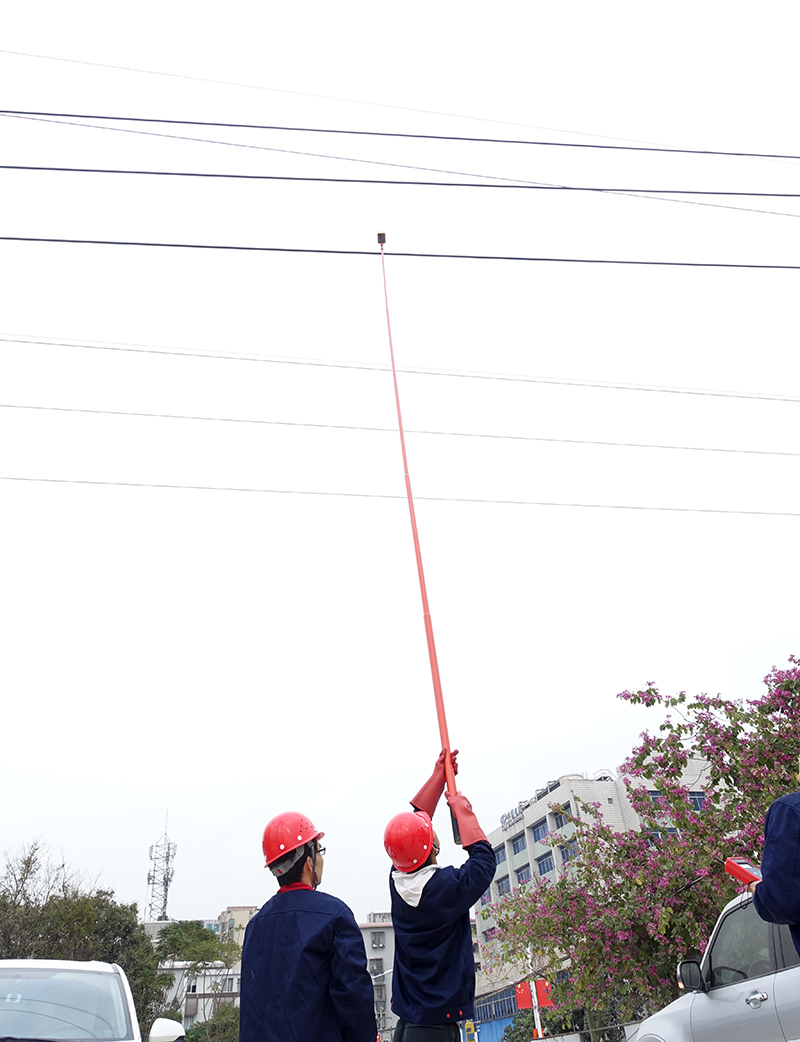

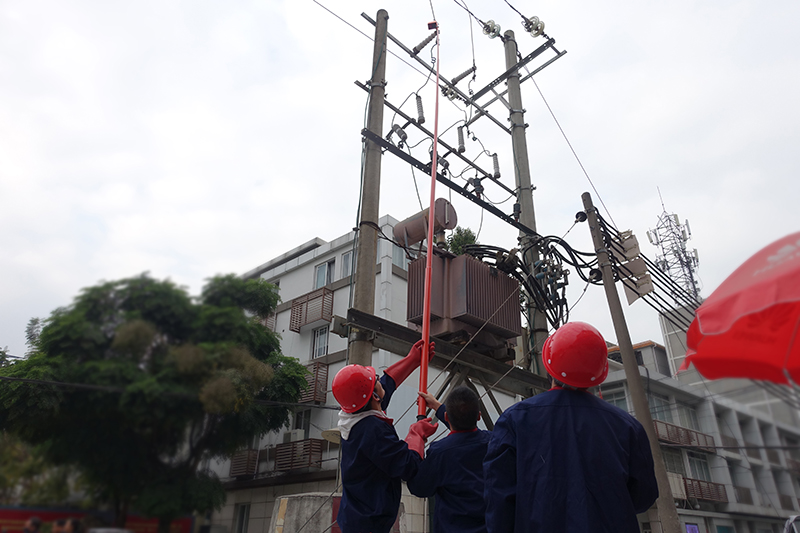

今天现场测试有两个环境,一个是10Kv的架空线路,另一个是10Kv变压器一次侧线路,如下图,测试一下仪器在不同环境的表现。


开始测试之前,要先做好**防护,请带上**冒、绝缘手套、绝缘靴子等其他绝缘设备,不做**防护的坚决不能使用高压测试仪器。

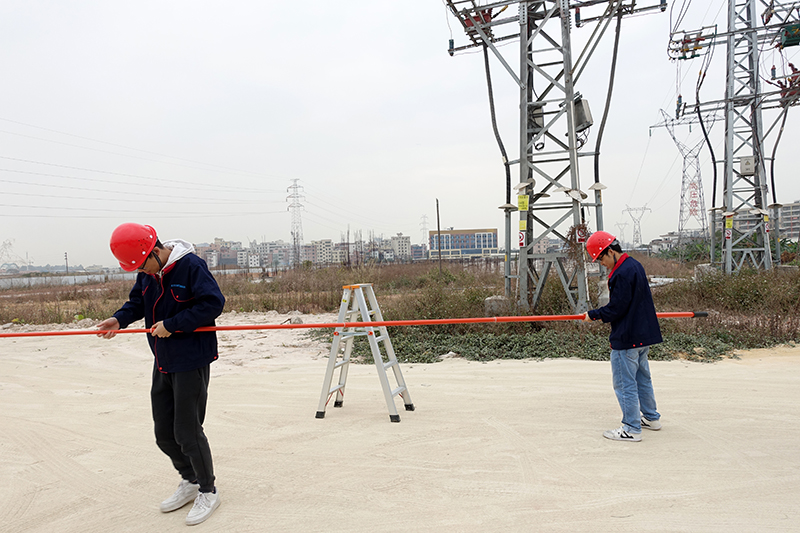

做好**防护之后就可以开始测试了,首先把伸缩绝缘杆调到所需的长度,每一节绝缘杆拉到尽头,再用力旋钮一下就可以卡紧。

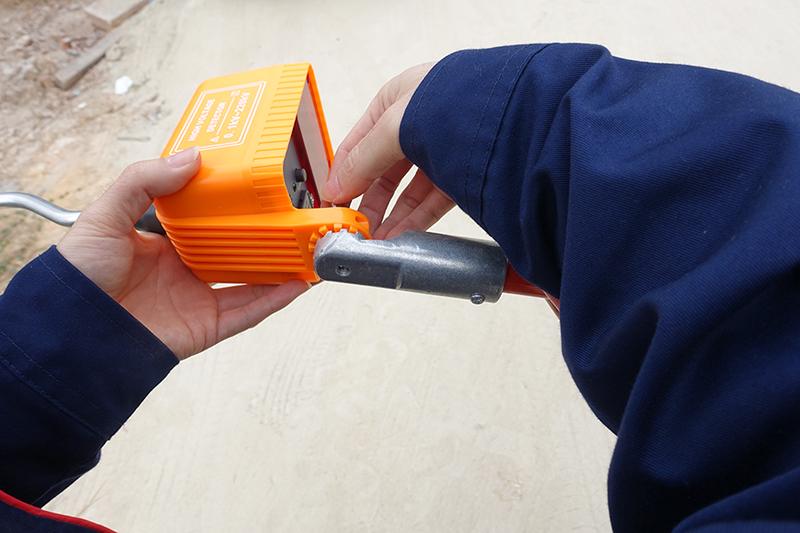

绝缘杆准备好后,接着把探测器安装在绝缘杆末端,把探测器的牙和绝缘杆的牙对应好,扭紧螺丝就可以了。

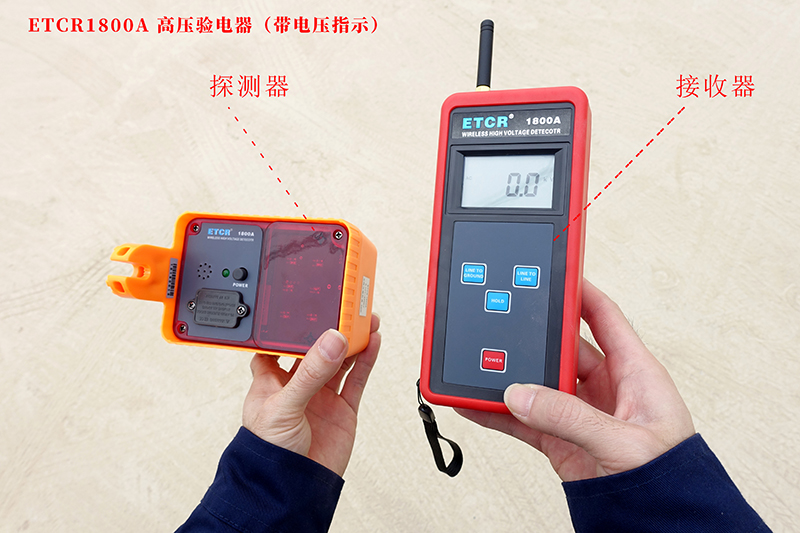

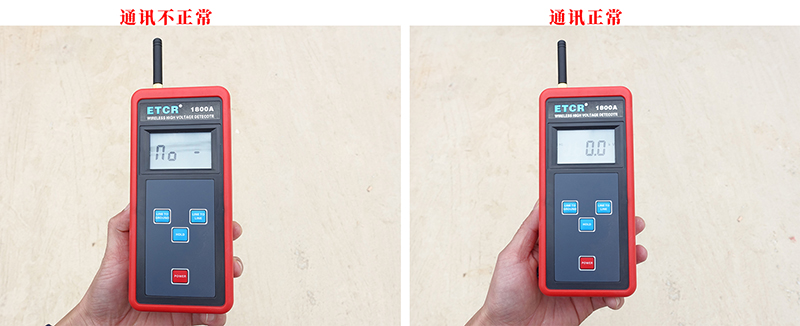

装好探测器后,要先开机,同时打开接收器,等探测器和接收器通讯正常才可以开始测试,通讯正常如下图:

通讯正常后开始测试,用绝缘杆把探测器送上高压线。

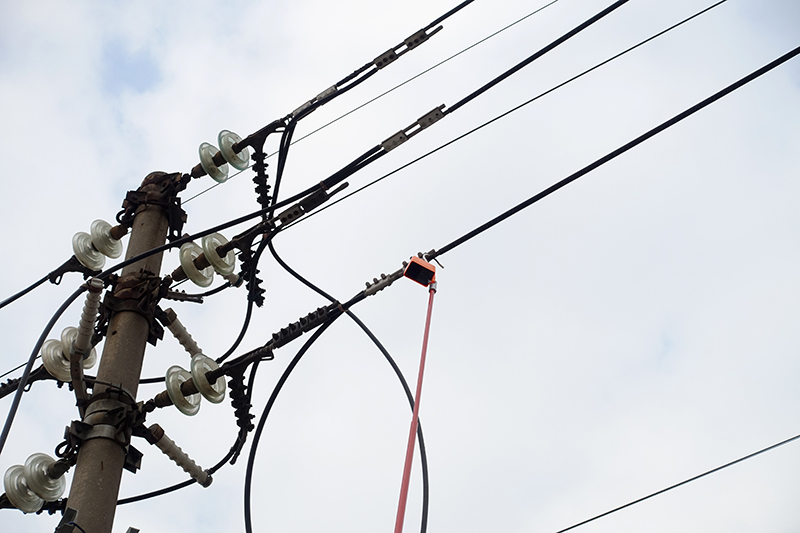

探测器的挂钩直接挂在高压线上,不能隔着绝缘皮,探测器一定要和裸露的线接触。

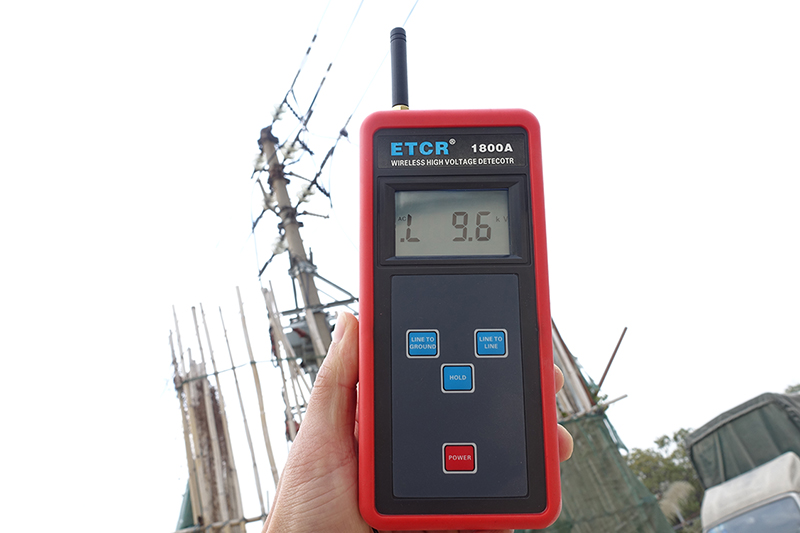

接着看结果,如果有电,探测器会有红光闪烁,同时有嘟嘟的警告声,此时接收器上会显示线路电压。

以上是10kV架空线路测试过程,接下来我们再到附近对10kV变压器进行测试。

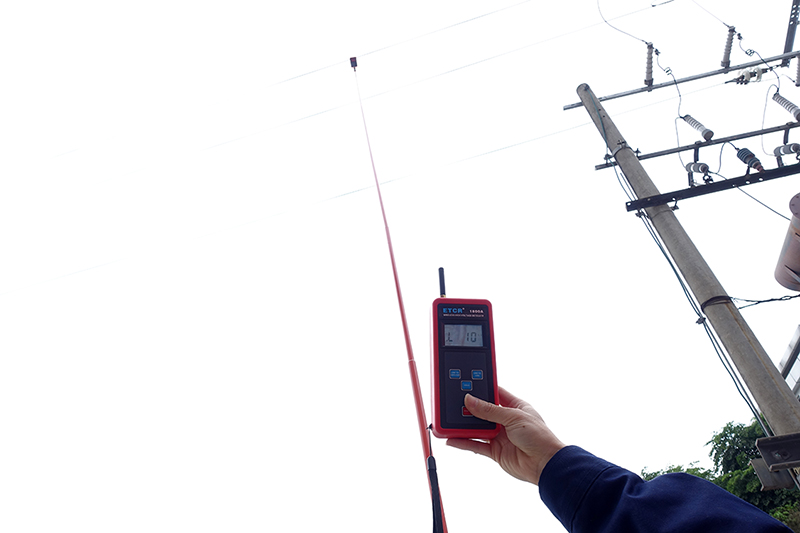

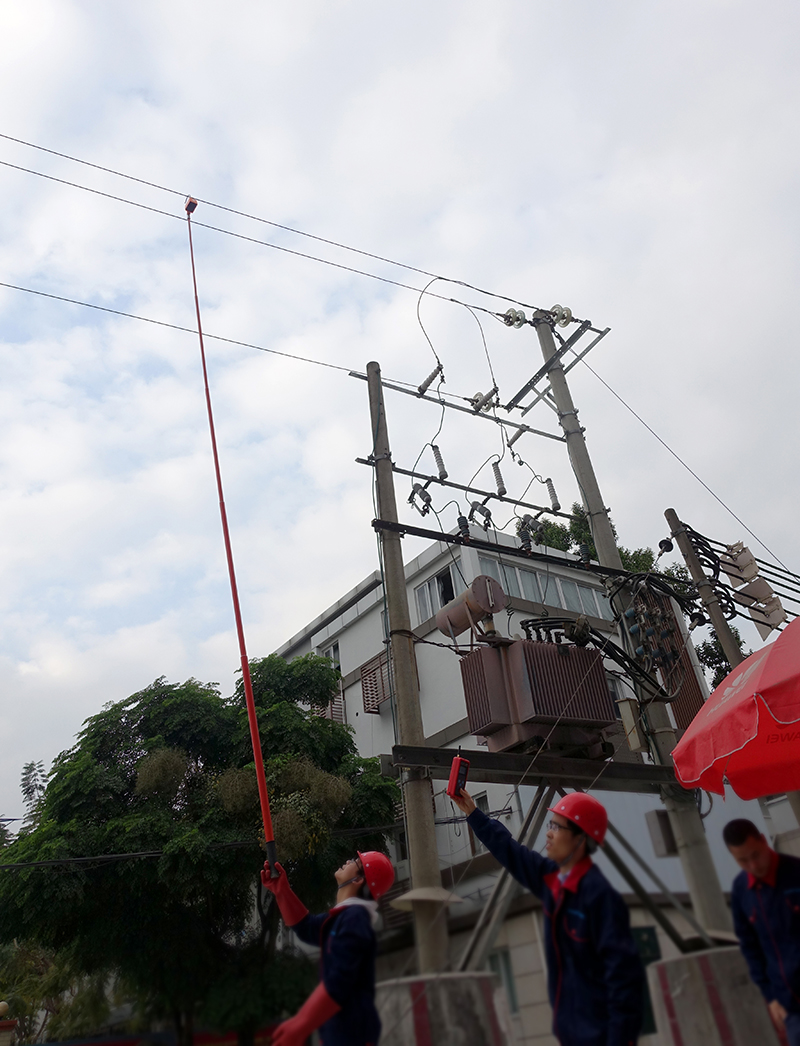

一个测试点是变压器的前端架空线路,如下图

测试结果如下:

另一个测试点是变压器高压进线端,如下图

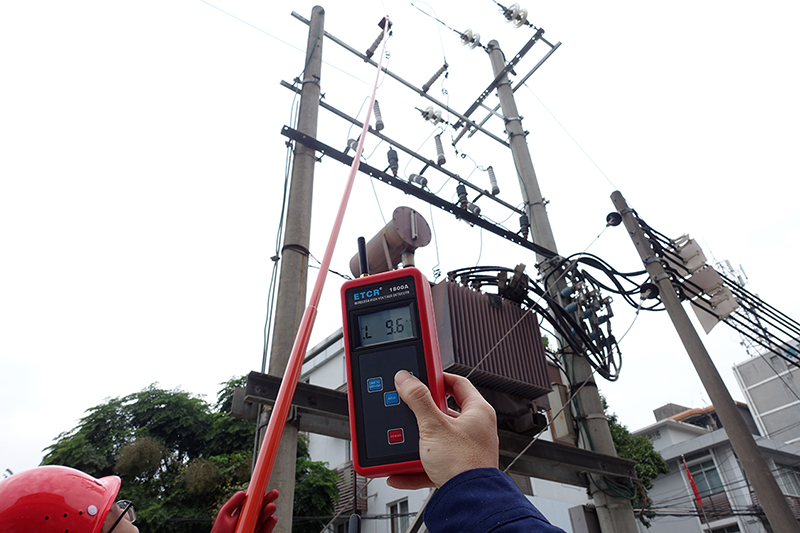

测试如果如图所示

测试结束后,小心取下探测器,再收回绝缘杆,收好仪器,脱下**防护设备,测试结束。

本设备更适合在架空线路测试,更能得到准确电压值。如果靠近变压器或测量角度有偏差则会有测量误差。
