如何确定测试土壤电阻率的深度是多少?

日期:2023-12-07 17:27
浏览次数:1347
摘要:土壤电阻率ρ是决定接地体接地电阻的重要因数。不同性质的土壤,固然有不同的土壤电阻率,就是同一种土壤,由于温度和含水量等不同,土壤电阻率也会随之发生显著的变化。因此,为了在进行接地装置设计时有正确的依据,使所设计的接地装置更能符合实际工作的需要,必须进行土壤电阻率的测量。

如何确定测试土壤电阻率的深度是多少?

一、什么是土壤电阻率?

土壤电阻率ρ是决定接地体接地电阻的重要因数。不同性质的土壤,固然有不同的土壤电阻率,就是同一种土壤,由于温度和含水量等不同,土壤电阻率也会随之发生显著的变化。因此,为了在进行接地装置设计时有正确的依据,使所设计的接地装置更能符合实际工作的需要,必须进行土壤电阻率的测量。

二、测试原理及计算公式

1. 土壤电阻率用四极法(温纳法)进行测量(视土壤电阻率)。

2. 根据公式ρ=2πaR(Ωm)计算土壤电阻率ρ,单位为Ωm,其中:

a——电极间距

R——P(S)-ES电极间土壤的电阻

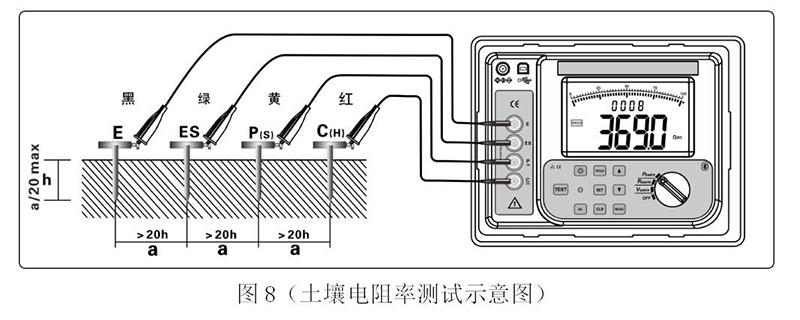

3. 四极法(温纳法):按图8连接测试线,注意辅助接地棒间的间距及埋入深度,分别将C(H)P(S)ESE辅助接地棒呈一直线深埋入大地,将接地测试线(红、黄、绿、黑)从仪表的C(H)P(S)ESE接口开始对应连接到被测C(H)P(S)ESE辅助接地棒上。

三、深度如何确定?

四极法(温纳法)进行测试时,根据公式ρ=2πaR计算,那么公式里的a电极间距,同时也约等于测试的深度,所以实际测试时,是通过改变电极间距来改变测试的深度。

四、测试时注意事项

1.对于已运行的变电所测土壤电阻率时,因电流要受到地中水平接地体的影响,因而测量时要找土质相同的远离接地网的地方进行。

2.为了更好的了解电阻率的水平方向的分布情况,要在被测试的范围内找不同的4~6点进行测量。

3.为了了解土壤的分层情况,应改变几种不同的a值进行测量,比如a=10、20、30、50m等。

4.测土壤电阻率时尽量避开地下的管道等,以免影响测试结果。

5.不要在雨后土壤较湿时测土壤电阻率。

五、测试步骤

1. 对测试范围进行切片规划;

2. 在选定的小片区内等距布好四个接地桩;

3. 接线;

4. 仪器开机,设置地桩间距;

5. 开始测试;

6. 测试完成,保存数据,关闭仪器。
