怎么选一款合适的电能质量分析仪

日期:2023-12-08 03:13
浏览次数:226
摘要:在供电系统故障、设备故障导致生产中断、数据丢失、IT中断甚至停电等事件发生之前,电能质量监测通常不会成为一个问题。一般来说,这类事件的问题定位非常耗时,因为它们的起因并不总是能够立即查明。除此之外,故障一旦发生,必然造成损失,而这些故障可以通过提前监测的手段及时发现,采取相应措施来避免损失,那就得用到电能质量分析仪,那怎么选一款合适的电能质量分析仪呢?

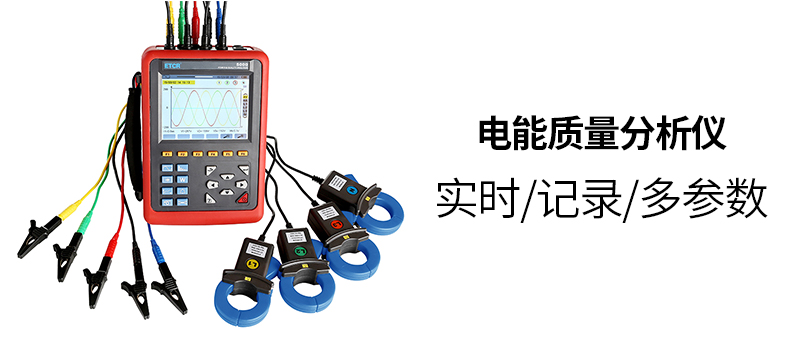

怎么选一款合适的电能质量分析仪呢?



在供电系统故障、设备故障导致生产中断、数据丢失、IT中断甚至停电等事件发生之前,电能质量监测通常不会成为一个问题。一般来说,这类事件的问题定位非常耗时,因为它们的起因并不总是能够立即查明。除此之外,故障一旦发生,必然造成损失,而这些故障可以通过提前监测的手段及时发现,采取相应措施来避免损失,那就得用到电能质量分析仪,那怎么选一款合适的电能质量分析仪呢?

一、功能

电能质量检测标准一般涉及:谐波电压,谐波电流,电压偏差,三相电压不平衡度,三相电流不平衡度,三相电压序分量,三相电流序分量,频率偏差,基波有功,基波无功与功率因数,谐波无功,短时间电压闪变,长时间电压闪变,谐间波,电压变动,电压骤升,电压骤降。短时间供电中断等。

特别需要强调的就是事件触发功能,需要在事件发生后,自动记录事件及发生时间。

二、信号输入

电压电流输出互相隔离,五路电压输入,四路电流输入。

1. 电压输入要有夹子和探针配合,在不同环境需要使用不同的配件;

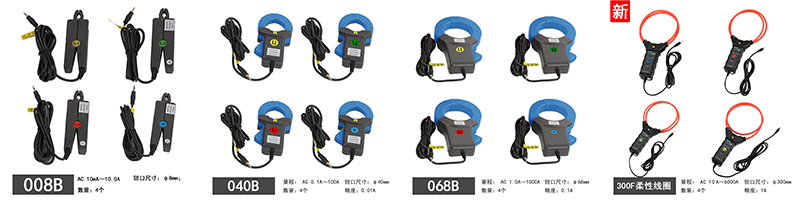

2. 电流输入,得有不同量程电流钳选择,比如二次的小尖嘴钳10A/100A/1000A,还有一次的柔性电流钳,6000A大电流,柔性方便使用。


三、测试精度

测试精度要看自己需求,不同精度等级,产品单价相差很远,A级计量级精度,可以当计量仪器使用,S级精度没做太多要求,主要是用来检测比较用,能找出相应问题就可以,要求不是特别高,但产品单价低,性价比高。

以下是A级精度要求:

1) 指标检测精度确定依据的标准。电能质量指标检测精度主要依据电能质量的国家标准,IEC电磁兼容标准及相应电力行业标准

2) 基波指标检测精度。基波电压,基波电流误差不大于0.2%,基波有功功率,基波无功功率误差不大于0.5%

3) 谐波有功功率无功功率不大于1%

4) 其他测试指标精度:

1) 三相不平衡测量误差:电压不平衡不大于0.5%,电流不平衡度不大于1%

2) 频率测量误差不大于0.01Hz

3) 波形记录准确度正负0.5%

4) 谐间波测量精度要求同谐波。

5) 电压电流各序分量测量误差不大于5%

6) 电压闪变zui大测量值误差:短时间闪变不大于正负5%,长时间电压闪变不大于正负5%

四、通讯接口

当然能有越多拓展接口越好,这样就能更好的对接我们的其他设置及后台,也让数据更好的转存。

五、报告/显示/存储能力

1. 能自动生成报告是zui佳,也就是测试报告及事件报告

2. 显示必须有实时显示和历史数据显示,曲线,图表,向量等,越齐全越好

3. 存储空间越大越好,毕竟电能分析都是需要检测一段时间,加上参数多,需要很大内存,才能长时间检测及存储数据。

六、安荃性能

必须符合国家要求的安标准,保障设备及使用人员安
