微安级互感器有哪些?

日期:2023-12-08 03:14
浏览次数:274
摘要:微安级互感器也就是能识别到微安级电流的交流互感器,采用高灵敏,高抗干扰的材料,把一次测的电流,识别并按一定比较输出电流信号,接收端通过放大电路板,接收并还原真实电流值。

微安级互感器有哪些?

微安级互感器也就是能识别到微安级电流的交流互感器,采用高灵敏,高抗干扰的材料,把一次测的电流,识别并按一定比较输出电流信号,接收端通过放大电路板,接收并还原真实电流值。

市场上的微安级互感器主要是闭环的,后期使用需要断开要测的线路,也就是要停止负载才能安排,但广州市铱泰电子科技有限公司研发生产开合式微安级互感器,大大提高了使用的便利性及安荃性,主要型号有小口径ETCR022KUETCR045KU,还有大口径ETCR080KUETCR090KU


一、产品简介

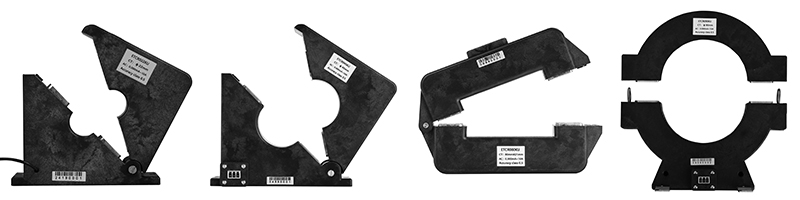

ETCR微安级开合式高精度漏电流互感器适用于高精度的交流漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。采用新CT技术,便携式、钳形设计,不必断开被测线路,非接触测量,安、快速,可以连接相位检测分析仪、工业控制装置、数据记录仪、示波器、谐波分析仪、电力质量分析仪、高精度数字多用表等。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。

ETCR微安级开合式高精度漏电流互感器其铁芯采用坡莫合金制造,独特的双层屏蔽技术,具有超强的抗干扰能力,测试稳定精度高,无惧复杂的干扰环境,能准确测试1微安的弱小电流。确保了常年无间断测量的高精度、高稳定性、高可靠性。特别适合避雷器、绝缘子泄漏电流在线测试。互感器可输出电流和电压信号,互感器的量程、输出信号、输出接口等可按客户要求订制。

二、产品特点

1、开合式结构,不需停电不需断开被测线路,携带方便特别适合现场在线测试。非接触测量,操作方便快速安可靠。

2、采用坡莫合金铁芯、双层屏蔽技术,性能稳定精度高,抗干扰能力强,适用于复杂的干扰环境。

3、可输出电流信号或电压信号。

4、可同时把火线、零线一起钳住,即可测量电缆线及电器设备的漏电流。

5、输出接口:接线端子(S1S2线圈抽头端,GND屏蔽端) 或引线输出。(选购)。

6、工作频率:10Hz100kHz

7、工作温度:-15°C50°C

8、绝缘强度:AC 3700V/rms(铁芯与外壳之间)。

9、防护等级:IP65

10、安等级:CAT600V

11、输出方式:感应电流输出

三、 产品参数

分辨率

精度等级

相位误差

变比

钳口尺寸

ETCR022KU

0.000mA~10A AC

0.001mA

0.5

≤1°

1000:1

φ22mm

ETCR045KU

0.000mA~10A AC

0.001mA

0.5

≤1°

1000:1

φ45mm

ETCR080KU

0.000mA~10A AC

0.001mA

0.5

≤1°

1000:1

80×20mm

ETCR090KU

0.000mA~10A AC

0.001mA

0.5

≤1°

1000:1

φ90mm

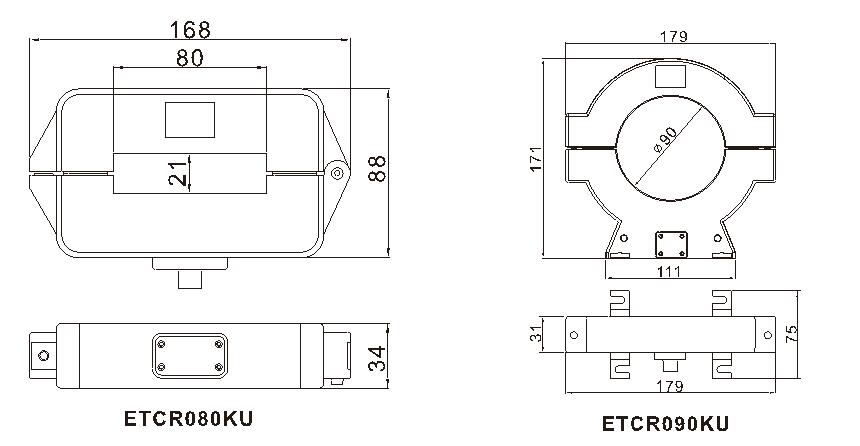

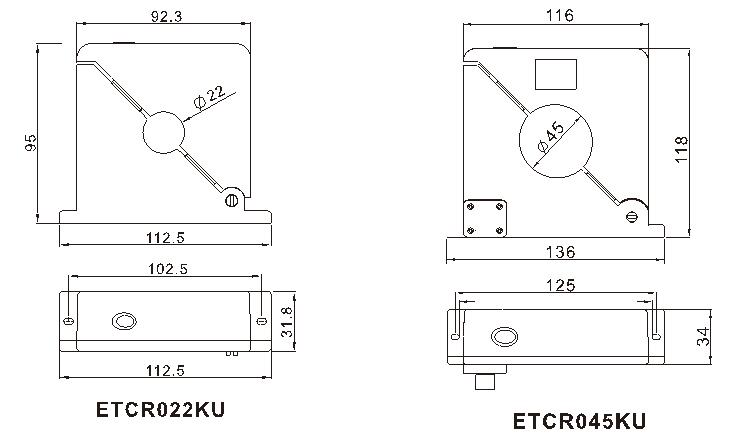

四、产品尺寸
