谐波模式之ETCR5000功能解析(重要)

日期:2023-12-08 03:13
浏览次数:318
摘要:波形模式是ETCR5000的重要功能之一,可显示电压、电流和视在功率各次谐波含有率,可测定非线性负载产生的谐波电流,分析因谐波引起的问题(中性线、导线和马达等的发热情况)。

谐波模式之ETCR5000功能解析(重要)

波形模式是ETCR5000重要功能之一,可显示电压、电流和视在功率各次谐波含有率,可测定非线性负载产生的谐波电流,分析因谐波引起的问题(中性线、导线和马达等的发热情况)

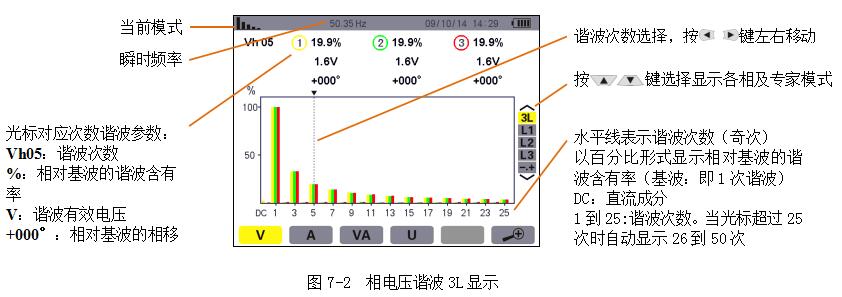

1.相电压谐波

电压谐波功能,可以记录分析1-50次谐波,查看不同次数相电压谐波相对基波的谐波含有率、谐波有效电压和相对基波的相移,选择查看单相电压时,还可以zui大和zu小谐波含有率和总谐波畸变率THD

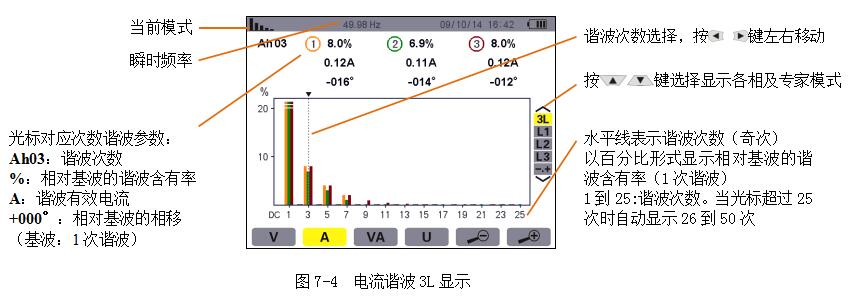

2.电流谐波

电流谐波功能,可以记录分析1-50次谐波,查看不同次数电流谐波相对基波的谐波含有率、谐波有效电流和相对基波的相移,选择查看单相电流时,还可以zui大和zu小谐波含有率和总谐波畸变率THD

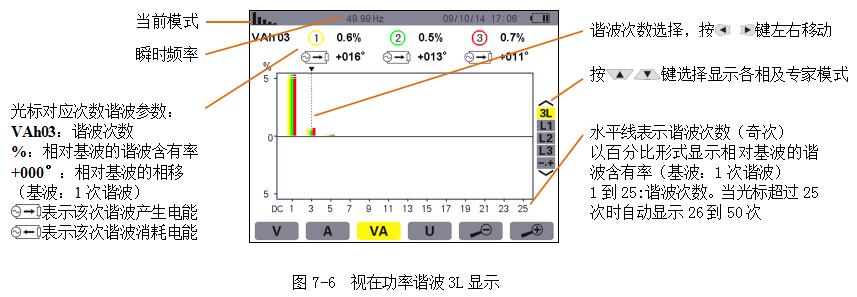

3.视在功率谐波

视在功率谐波功能,可以记录分析1-50次谐波,查看不同次数视在功率谐波相对基波的谐波含有率、该次谐波产生电能/消耗电流和相对基波的相移,选择查看单相视在功率时,还可以zui大和zu小谐波含有率。

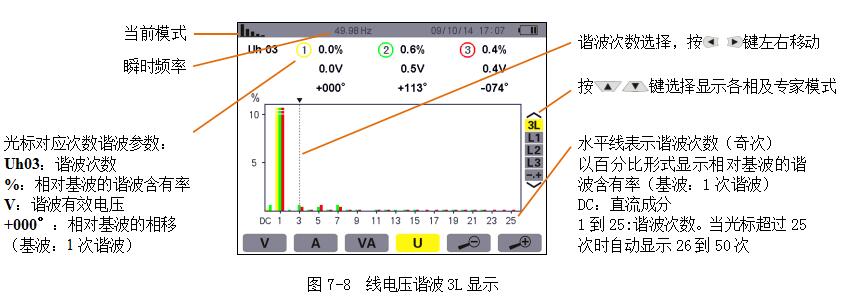

4.线电压谐波

电压谐波功能,可以记录分析1-50次谐波,查看不同次数线电压谐波相对基波的谐波含有率、谐波有效电压和相对基波的相移,选择查看单相电压时,还可以zui大和zu小谐波含有率和总谐波畸变率THD

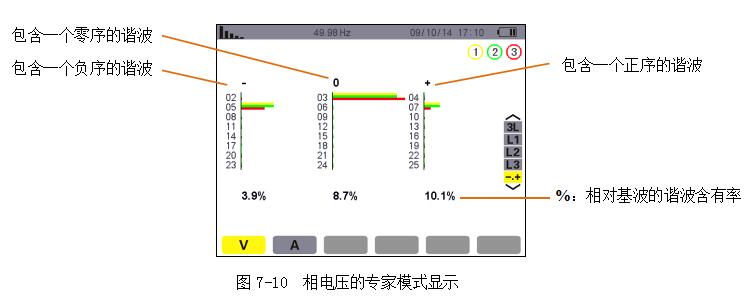

5.专家模式

专家模式只适用于三相连接。该模式用来显示中性线发热或旋转电机中的谐波影响。
