如何实现电流电压在线检测?

日期:2023-12-06 02:51
浏览次数:556
摘要:机器设备在日常工作过程中,电压的波动和电流的超载对其的影响是相当大的,可能会造成设备损坏或者其他事故,所以实时检测电压和电流值,及时发现异常是很有必要的,那么我们怎么来对电流和电压实施实时检控呢?

如何实现电流电压在线检测?

机器设备在日常工作过程中,电压的波动和电流的超载对其的影响是相当大的,可能会造成设备损坏或者其他事故,所以实时检测电压和电流值,及时发现异常是很有必要的,那么我们怎么来对电流和电压实施实时检控呢?

我们需要使用电流电压在线监测仪,对设备工作电压和电流实时采集,通过通讯接口把数据回传到管理后台,通过后台对数据分析和总结,有问题及时发现和解决。

一、产品简介

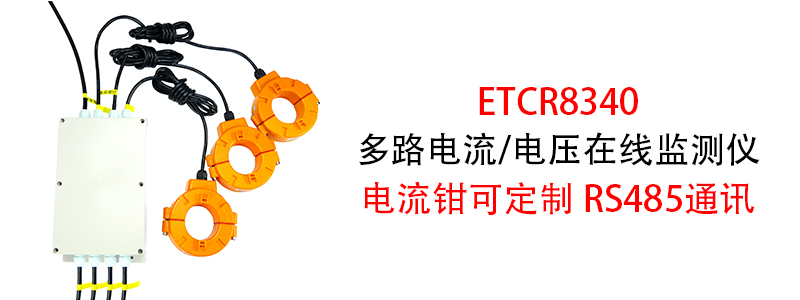

ETCR8340三路电流电压在线测试仪是为现场在线实时监测、记录多路交流电流、交流电压而精心设计制造。测试仪由采集器、开口式互感器等组成。采集器可接入3路电流互感器、3路电压。采集器有RS485接口,提供MODBUS通信协议,便于用户二次开发。

二、产品特色

1. 三路电流和三路电压可同时检测,也可以只检测一路;

2. 电流采集传感器可以定制,可以检测漏电或者大电流;

3. 采集板上有显示,也可实时查看电流电压值;

4. RS485通讯,可以提供通讯协议;

5. 数量大可以按需要定制;

三、产品参数



电流在线测量,电压在线测量



DC 6V~24V

测试方式

电流:CT互感器,真有效值

采集器尺寸

宽高厚78mm×165mm×42mm

采集器质量

292g

电流测量量程

AC 0.00mA~20A/60A/300A/600A/1000A/6000A(选型)

电流测量精度

0.5级/1.0级/2.0级(选型)

电流测量路数

1~3路(可按用户要求订制)

CT规格尺寸

按用户需求订制

电压测量量程

AC 0.0V~600V

电压测量精度

0.5级

电压测量路数

1~3路(可按用户要求订制)

通讯方式

RS485

通讯协议

Modbus协议

频率响应

50Hz、60Hz

响应时间

≤5秒

功耗电流

50mA

工作温湿度

-20℃~50℃;80%rh以下

温湿度误差

-10℃以下或40℃以上误差影响量为1%

存放温湿度

-10℃~60℃;70%rh以下

绝缘电阻

100MΩ或更大,1000V

适合安规

IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)

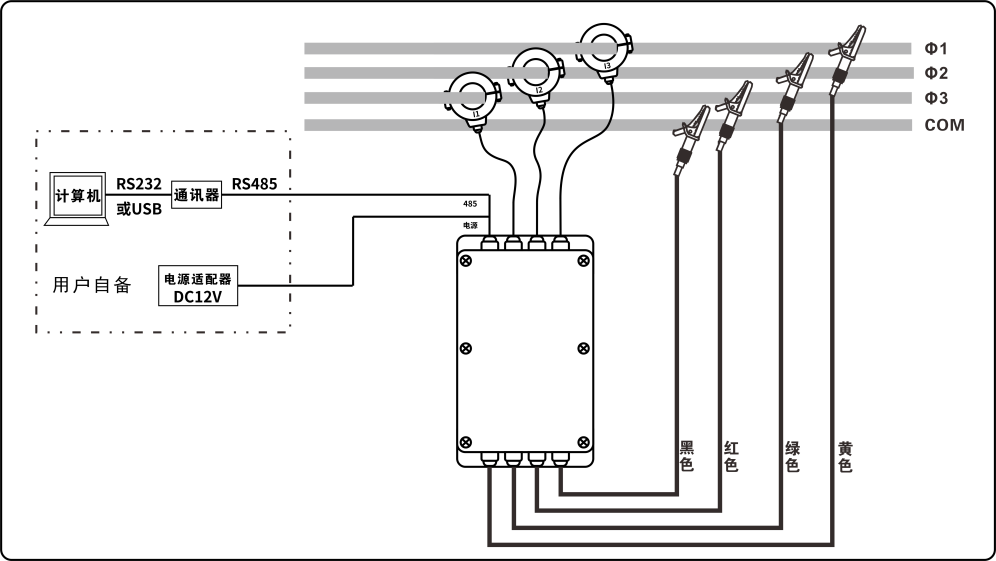

四、工作原理

测试仪可同时监测多路交流电流、交流电压,并多点组成有线网络系统,有线网络系统可通过RS485通讯方式传输数据,由检测仪、通讯器、监控软件、电源适配器、电脑(以上须用户自备和二次开发)等组成。
