产品详情
  • 产品名称:ETCR2900B接地电阻在线检测仪

  • 产品型号:
  • 产品厂商:ETCR铱泰
  • 产品文档: ETCR2900B产品彩页
你添加了1件商品 查看购物车
简单介绍:
ETCR2900B接地电阻在线检测仪用于在线监测接地电阻、接地电压、等电位联结电阻、低值电阻,可选择精密三线法或简易二线法来测试,测试仪支持RS485通讯及GPRS通讯,用户可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测,同时配置显示屏,可在现场观察接地电阻值,声光报警指示,可设置报警临界值,可设置自动监控记录间隔时间。
详情介绍:

一.简介

E接触式在线接地电阻测试仪是我公司针对远程在线监测接地电阻、接地电压、等电位联结电阻、低值电阻、精心研发的产品,测试仪采用三线法或二线法测试接地电阻,采用平均值整流法测试接地电压,在线实时监测。测试仪支持RS485通讯及GPRS通讯。用户可根据提供的MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。

接触式在线接地电阻测试仪带有LCD显示,可在现场查看接地电阻值;可以通过仪表按键设置报警临界值,并具有声光报警指示;可确保各钟场所接地电阻值实时在线监测的高精度、高稳定性、高可靠性,测试仪带有导轨安装结构,安装特别方便。

接触式在线接地电阻测试仪适用于电力设施接地,公路设备接地,气象防雷接地,通讯基站接地,变配电站接地,铁路设施接地,建筑仓库接地,电气设备接地等。

二.量程及精度

测量功能

量 程

精度

分辨

接地电阻

0.01Ω~20Ω

±2%rdg±3dgt

(辅助接地电阻100Ω±5%,对地电压<10V)

0.01Ω

0.1Ω~200Ω

0.1Ω

1Ω~2000Ω

1Ω

接地电压

0~600V AC

±2%rdg±3dgt

1V

(注:23℃±5℃,75%rh以下)

三.技术规格

功    能

在线监测接地电阻、接地电压、等电位联结电阻、低值电阻等

电    源

标准:12V-24V(±1VDC)、400mA Max(外部提供)

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻:额定电流变极法,测量电流11mA Max,128Hz;

对地电压:平均值整流

数据模式

平均值

显示模式

4位LCD显示

测量指示

测量中LCD倒计数指示

LCD尺寸

长宽47mm×28.5mm

仪表尺寸

高宽厚:130mm×90mm×54mm

测量时间

对地电压:约2次/秒;接地电阻:约30秒/次

测量次数

10000次以上

线路电压

测量对地电压:AC 600V以下测量

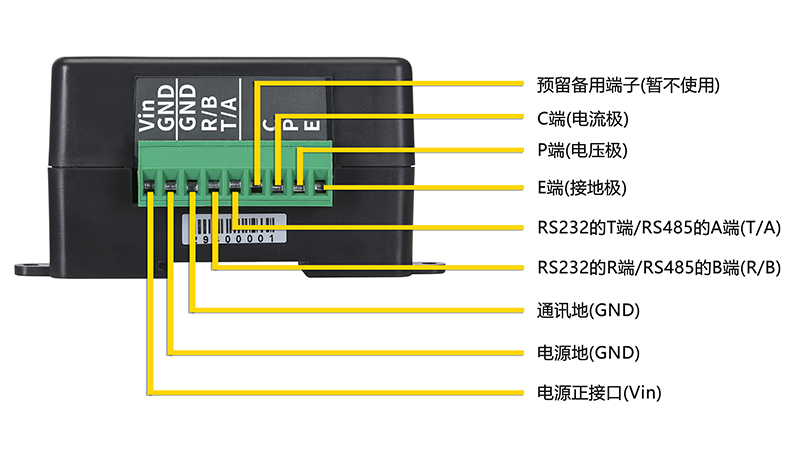

仪表接口

插拔式接线端子:9针端子座

通讯方式

RS485通讯

GPRS通讯(选购)

换    档

自动换档

数据存储

99组,小数字闪烁显示“99”符号表示存储已满

间隔时间

自动监测间隔时间设置范围:1~9999小时

数据查阅

数据查阅功能:“MEM”符号显示

溢出显示

超量程溢出功能:“OL”符号显示

功    耗

待机: 25mA Max

测量:400mA Max

报警提示

声光报警

电源电压

当电源电压低于11V时,电源电压低符号显示,提醒更换电源。

质    量

检测仪:380g

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-20℃~60℃;70%rh以下

过载保护

测试接地接地电阻时:E-PE-C各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3,无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等级2、CAT Ⅲ 300V
