简单介绍:
ETCR3670变压器直流电阻测试仪用于快速测量各种变压器绕组直流电阻,带打印机,双电源供电,输出电流10A,电阻量程1.0uΩ~50.00kΩ。
详情介绍:
一.简介
 ETCR3670变压器直流电阻测试仪用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

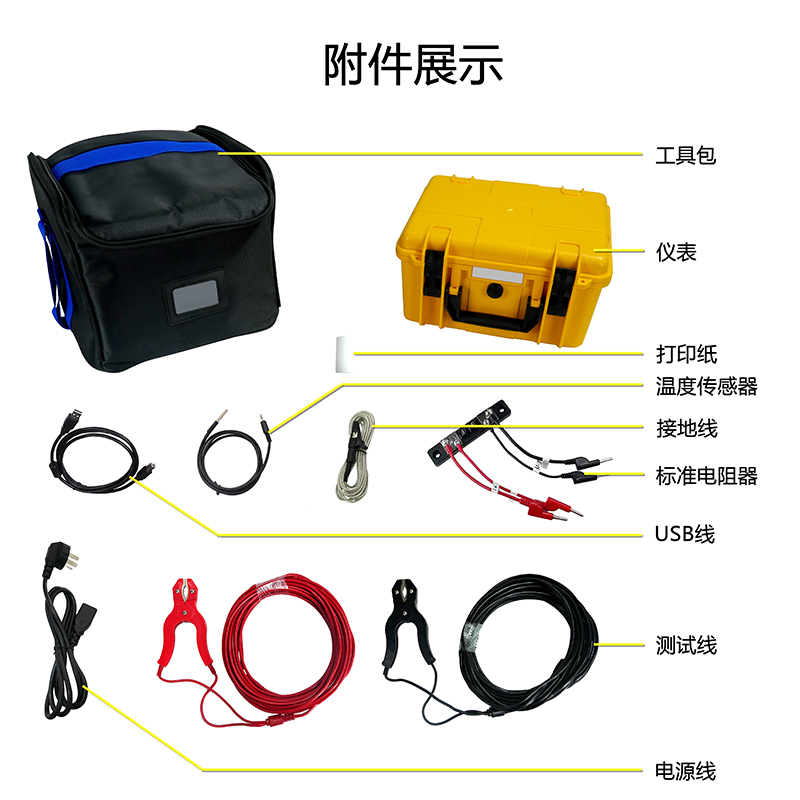

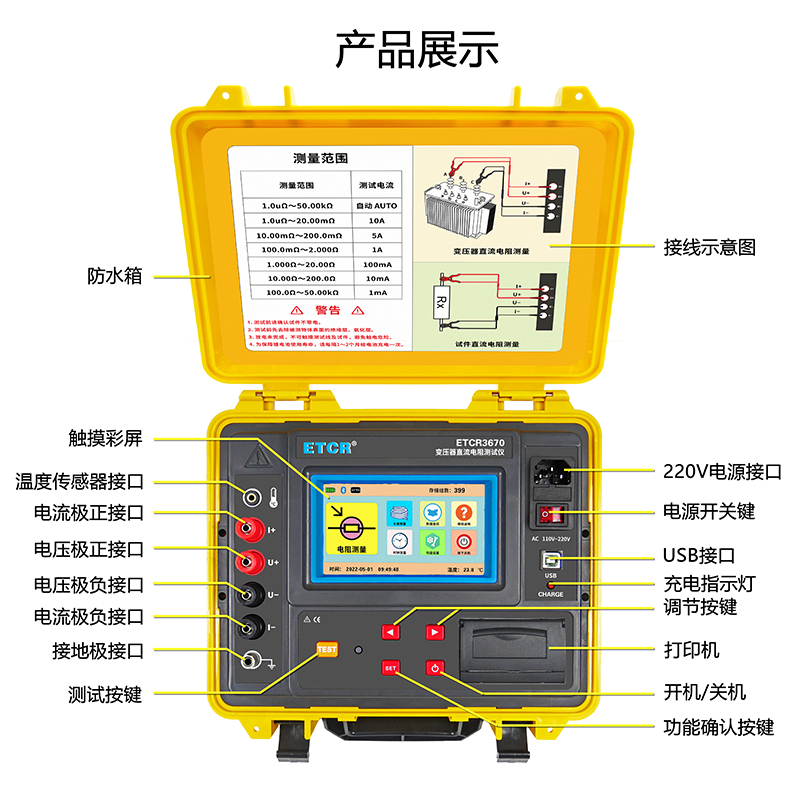

 ETCR3670变压器直流电阻测试仪由主机、测试线、温度传感器、USB通讯线等组成,仪表采用微处理机技术,精密四线法测试,准确可靠。仪表有AC220V及大容量锂电池两种供电模式,自动测量及手动测量两种测量模式,仪表具有75℃温度折算电阻计算功能,根据试品的温度、材质进行补偿折算。仪表采用5寸全彩高清触摸屏,带背光调节功能,强光下清晰可见。仪表外壳采用防水保护箱,防撞、防摔、防水坚固安荃耐用,仪表带有内置打印机、蓝牙通讯,USB接口。仪表还有自动放电功能,告警功能、时钟功能、自动关机功能等。是快速测量变压器直流电阻的理想仪表。

二.功能特点
1、仪表有两种供电模式,AC 220V及内置大容量锂电池,满足用户在各种场合使用的要求。
2、两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有7档测试电流10A、5A、1A、100mA、10mA、1mA可选。
3、zui大输出电压24V,zui大测试电流10A,测试速度快,可适用于变压器测量。
4、采用 5寸真彩液晶触摸屏,测量操作触屏/按键两用。
5、内置打印机,可在现场打印测量结果。
6、带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果。
7、仪表具有USB接口及监控软件,与电脑通讯后具有历史数据读取、查阅、保存、报表、打印等功能。
8、具有放电功能,测试后自动放电,放电指示清晰,避免误操作。
9、具有75℃折算电阻功能,对试品的温度材质进行补偿折算。
10、报警功能,可设置电阻报警值。
11、自动关机功能,设置自动关机后,无操作15分钟后自动关机。

三.技术规格



用于变压器绕阻电阻测量及导体直流电阻测量

测试方式

精密四线法,2路A/D同时检测

测试模式

自动、手动



AC 220V

内置锂电池

DC 22.2V 5200mAh

测量范围

1.0uΩ50.00kΩ

测量

电流与精度

200.0uΩ~50.00KΩ       自动AUTO

200.0uΩ~20.00       10A               0.2%FS

10.00mΩ~200.0       5A                0.5%FS

100.0mΩ~2.000Ω        1A                1%FS

1.00Ω~20.00Ω         >100mA恒压法      1%FS

10.0Ω~200.0Ω         >10mA恒压法       1%FS

100Ω~50.00kΩ         >1mA  恒压法       1%FS

zui高分辨率

0.1

测试电流档位

自动AUTO、10A、5A、1A、100mA、10mA、1mA

输出电压

24V MAX

导线长度测试

L:≤9999m

标准导线长度

标准导线长度设置范围:1m~200m

温度测量范围

-55℃~125℃

温度测量精度

±0.5℃

测量时间

采样AD速率 1秒/次

告警设置

告警临界值设置范围:1mΩ~2500Ω,0Ω不启动告警功能

告警提示

测试值超过告警设定值时,蜂鸣器响声告警提示

溢出显示

超量程溢出功能:数字999999超限显示

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色

低电压指示

当电池电压低于DC 22.2V时,电池电量符号显示红色,提醒仪表需及时充电

数据存储

600组(掉电或更换电池不会丢失数据)

数据保持

每次测试完后自动保持显示所测结果

背光调节

滑条拖动调节亮度

时钟功能

24小时制,显示时、分、秒

折算电阻计算

根据被测试品温度、材质进行折算。

放电功能

测试后自动放电,放电指示清晰,避免误操作

自动关机

设置自动关机后,无操作15分钟后自动关机

显示模式

5寸真彩液晶触摸屏,分辨率480×854

主机尺寸

280mm×260mm×160mm



3250g(含电池);总质量:6.4kg(含附件)

工作温湿度

-10℃~40℃;80%RH以下

存放温湿度

-10℃~60℃;70%RH以下

防护等级

IP65(合盖时)

内置打印机

蓝牙通讯

USB接口

具有USB接口,软件监控,存储数据可以上传电脑



AC 3700V/rms(外壳与螺钉之间)

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》
