简单高效治理换相开关三相不平衡-ETCR5500

日期:2023-12-08 03:12
浏览次数:0
摘要:ETCR5500换相开关式三相不平衡治理装置是一种实时、智能的自动负荷调控系统,对单相负荷进行有载换相调度,**有效地解决低压配网三相不平衡问题。

ETCR5500技术参数

参数名称

换相器ETCR5500-PEX

主控器ETCR5500-BMC

换相时间

0ms

换相方式

有载等电压0毫秒无缝换相

换相寿命

10万次

通信方式

230MHz无线通信、RS485

230MHz无线通信、GPRSRS485

通信距离

无障碍物≤4000米,建筑物间≤1500

无障碍物≤4000米,建筑物间≤1500

接线方式

三相四线制

三相四线制

互锁方式

硬件压差、信号差分互锁;       软件校验闭锁

硬件压差、信号差分互锁;           软件校验闭锁

调整方式

实时动态电流平衡、功率平衡

实时动态电流平衡、功率平衡

额定电压

380V/220V

380V/220V

额定电流

60A2(4~6户电表)/                      120A(6~8户电表)

0.1ACT5A

额定频率

50Hz,允许偏差:±5%

50Hz,允许偏差:±5%

绝缘电阻

100MΩ

100MΩ

过载能力

2倍额定电流:1分钟

2倍额定电流:1分钟

耐受电压

工频2.5kV、冲击5kV

工频2.5kV、冲击5kV

功耗

2.5W

2.5W

安装方式

杆上/壁挂

杆上/壁挂

使用环境

室内/室外,-40~85

室内/室外,-40~85

海拔高度

4000

4000

重量

1560g

1590g

外形尺寸

286mm*174mm*87mm

228mm*160mm*80mm

案例分享

1. 广东某台区治理项目

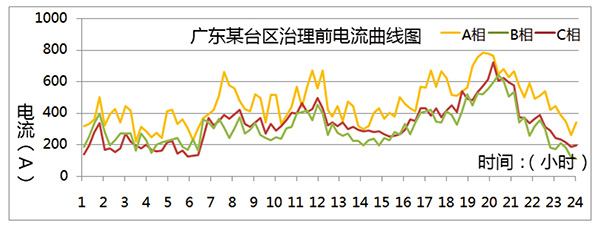

这个是安装ETCR5500前的电流曲线图,由图可以看出A相和B、C相的偏离很严重,也就是A、B 、C三相极度不平等,

这样的换相会给供电带来很多不好的效果,造成不必要的浪费。

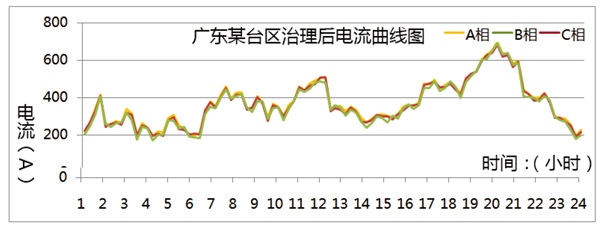

上面这个图是安装ETCR5500后的电流曲线图,由图可以看出三相电流已经趋向一致,也就是三相已经趋向平衡,符合

供电的**与节能理念。


总结:

三相不平衡不治理,不理会不代表它们不存在,在不知不觉中造成不**因素的隐患,同时造成不必要的电能浪费,ETCR5500

这一款仪器就是针对三相不平衡而设计的,安装简便,自动运行和调试,效果显至与稳定,国内有很多试点,反映良好,欢迎

订购安装使用。
