ETCR3660/B直流电阻测试仪使用及注意事项

日期:2023-12-08 03:13
浏览次数:507
摘要:直流电阻测试仪用于测量变压器绕组电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕组电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;导线长度测量计算等,下面介绍一下ETCR3660/B直流电阻测试仪使用及注意事项。

直流电阻测试仪用于测量变压器绕组电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕组电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;导线长度测量计算等,下面介绍一下ETCR3660/B直流电阻测试仪使用及注意事项。


一. 简介

ETCR3660系列直流电阻测试仪又名变压器直流电阻测试仪、直流低值电阻测试仪、接地导通测试仪,仪表采用微处理机技术,精密四线法测试,准确可靠。主要用于测量变压器绕阻电阻;接地导通电阻;电缆导线电阻;开关、接插件、继电器的接触电阻;金属铆接电阻;线圈、电动机、互感器绕阻电阻;金属构件之间联结电阻;电焊接点电阻;蓄电池并联连接电阻;以及导线长度测量计算等。仪表外壳采用防水保护箱,防撞、防摔、防水(防护等级IP65)坚固安荃耐用,仪表还配有大容量可充电锂电池组,特别适合在户外工地使用。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门、船舶机车厂等。

仪表有自动测量及手动测量两种测量模式,自动测量模式仪表自动选择量程档位和测试电流,手动测量模式有7个量程档位选择,满足用户不同场合的要求。仪表具有75℃温度折算电阻计算功能,根据试品的温度、材质进行补偿折算。仪表还有自动放电功能,告警功能、时钟功能、自动关机功能等。

 ETCR3660系列直流电阻测试仪由主机、监控软件、测试线、充电器、USB通讯线等组成。仪表采用5寸全彩高清触摸屏,带背光调节功能,强光下清晰可见。仪表带有蓝牙通讯,安装APP后可在手机进行测试操作或查看测试结果,现场使用特别方便。仪表可存储600组数据,通过USB接口及监控软件与电脑连接,监控软件具有历史数据读取、查阅、保存、报表、打印等功能。

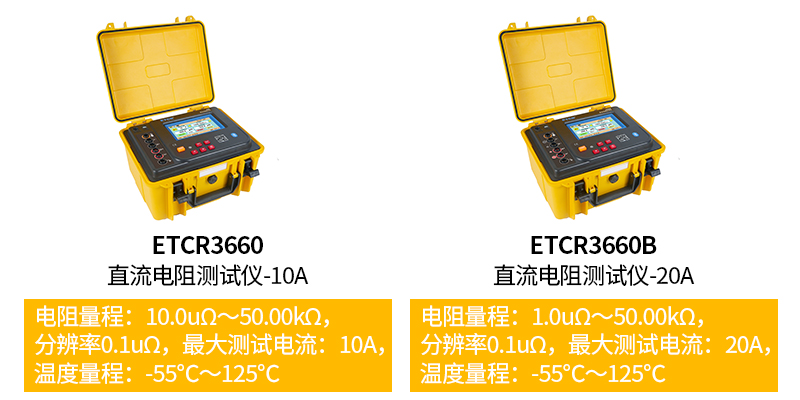

二. 型号差异

产品型号

测量范围

zui高分辨率

zui大测试电流

ETCR3660

10.0uΩ~50.00kΩ

0.1uΩ

10A

ETCR3660B

1.0uΩ~50.00kΩ

0.1uΩ

20A



三. 功能特点

1、 仪表由高速单片机控制,响应速度快,测量稳定,操作简便。

2、 两种测量模式,自动测量模式:可根据负载自动选择测试电流。手动测量模式:有7档测试电流

        20A、10A、1A、100mA、10mA、2mA、1mA可选。

3、 采用 5寸真彩液晶触摸屏,分辨率高达480×854,强光下清晰可见,触屏/按键两用。

4、 带有蓝牙通讯,安装APP后可在手机进行测试操作,或查看测试结果。

5、 仪表具有USB接口及监控软件,可与计算机通讯。

6、 保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。

7、 具有放电功能,测试后自动放电,放电指示清晰,避免误操作。

8、 具有折算电阻功能,对试品的温度材质进行补偿折算。

9、 报警功能,可设置电阻报警值。

10、 自动关机功能,设置自动关机后,无操作15分钟后自动关机。



四. 使用注意事项

1.被测体不能有电,不然容易损坏仪器或者对测试人员造成危险;

2.直流电阻测试仪在测量完感性负载时不能直接拆掉测试线,以免由于电感放电危及测试人员和设备的安。直流电阻测试仪的输出端设有放电电路。关闭输出时,电感会通过直流电阻测试仪泄放能量。一定要在放电指示完毕后才能拆掉测试线。

3.对于无载调压变压器,不允许测量过程中切换分接开关。

4.测量过程中如果电源突然断电,直流电阻测试仪会自动开始放电,请不要立刻拆卸接线,至少等待30秒钟后才可拆卸接线。

5.测量时,其他未测试的绕组请勿短路接地,否则会导致变压器充磁过程变慢,数据稳定时间延长。

6.试验时请确认被测设备已断电,并与其它带电设备断开。

7.试验时机壳必须可靠接地。

8.试验时不允许不相干的物品堆放在设备面板上和周围。

9.直流电阻测试仪注意防潮、防油污。



五. 技术参数



用于测量变压器绕阻电阻接地导通电阻电缆导线电阻开关、接插件、继电器的接触电阻金属铆接电阻线圈、电动机、互感器电阻金属构件之间联结电阻电焊接点电阻蓄电池并联连接电阻导线长度测量计算

测试方式

精密四线法,2路A/D同时检测

测试模式

自动、手动



ETCR3660:DC 7.4V 5200mAh 可充锂电池,电池充满约8.4V

ETCR3660B:DC 7.4V 10400mAh 可充锂电池,电池充满约8.4V



ETCR3660:10.0uΩ~50.00KΩ

ETCR3660B:1.0uΩ~50.00KΩ

测试电流

ETCR3660:10A、1A、100mA、10mA、2mA、1mA、自动

ETCR3660B:20A、10A、1A、100mA、10mA、2mA、1mA、自动

导线长度测试

L:≤99999m

标准导线长度

标准导线长度设置范围:1m~2000m

温度测量范围

-55℃~125℃

温度测量精度

±0.5℃

测量时间

采样AD速率 1/次

数据存储

600组(掉电或更换电池不会丢失数据)

告警设置

告警临界值设置范围:1mΩ~2500Ω,0Ω不启动告警功能,每次开机不启动告警功能

告警提示

测试值超过告警设定值时,蜂鸣器响声告警提示

测试指示

测试过程中蓝色TESTING灯闪烁

充电指示

充电时充电器上的指示灯亮红色,充满后亮绿色

数据保持

每次测试完后自动保持显示所测结果

背光调节

滑条拖动调节亮度

时钟功能

24小时制,显示时、分

折算电阻计算

根据被测试品温度、材质进行折算。

放电功能

测试后自动放电,放电指示清晰,避免误操作

自动关机

设置自动关机后,无操作15分钟后自动关机

线

红黑各1条,长5m温度传感器1条,长 1m

显示模式

5寸真彩液晶触摸分辨率480×854

显示尺寸

62.1mm (W) × 110.4mm (H)

主机尺寸

280mm×260mm×160mm



主机:约2360g含电池),总质量:约4632g(含附件)

溢出显示

超量程溢出功能:数字999999超限显示

低电压指示

当电池电压降到DC 7.2V±0.1V时,电池电压电量显示红色,提醒仪表需及时充电

工作温湿度

-10℃~40℃;80%rh以下

存放温湿度

-10℃~60℃;70%rh以下

防护等级

IP65(合盖时)

USB接口

具有USB接口,软件监控,存储数据可以上传电脑



AC 3700V/rms(外壳与螺钉之间)

适合安规

IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》



六. 分辨精度

测量

范围及精度

测量范围



分辨率

zui大

测试电流

*1.0uΩ~1000.0uΩ

±0.2%FS±1uΩ

0.1uΩ

20A

10.0uΩ~1000.0uΩ

±0.2%FS±1uΩ

0.1uΩ

10A

1.000mΩ~100.000mΩ

±0.2%FS±5uΩ

1uΩ

10A

100.00mΩ~1000.00

±0.2%FS±50uΩ

10uΩ

1A

1.000Ω~10.000Ω

±0.2%FS±5mΩ

1mΩ

100mA

10.00Ω~100.00Ω

±0.2%FS±0.5Ω

10mΩ

10mA

100.0Ω~1000.0Ω

±0.2%FS±5Ω

0.1Ω

2mA

1.00kΩ~50.00kΩ

±0.2%FS±0.5kΩ

0.01kΩ

1mA

注:上表误差范围基准条件:25℃±5℃,工作环境下zui大误差0.5%FS±10dgt

(当被测电阻超出当前档位测试量程范围时,请更换档位到合适的范围)

*限ETCR3660B

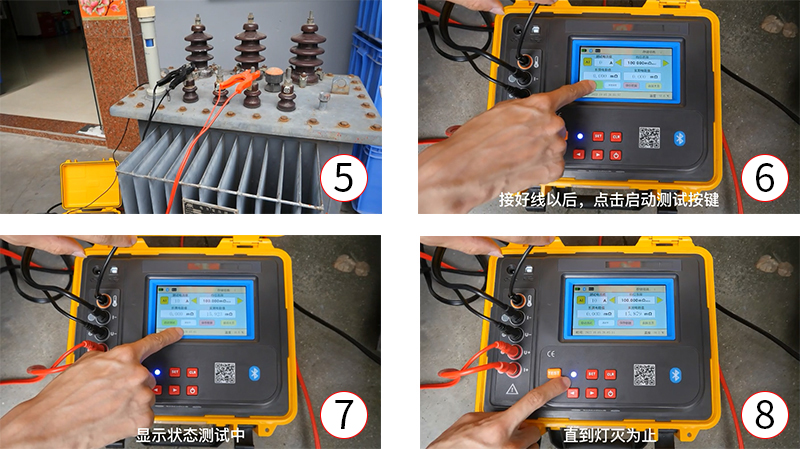

七. 使用步骤

1. 仪器按对应颜色和精细接好测试线;

2. 开机,单击屏幕进入电阻测试页面;

3. 选择测试电流/电阻档位;

4. 接上温度传感器,温度探头放在被测物上

5. 测试线另一端夹子,夹到被测物两端;

6. 按测试键起动测试;

7. 查看测试状态,直到测试指示灭,测试完成;

8. 查看实测电阻值和折算电阻值。
