浪涌保护器怎么测试?

日期:2023-12-08 03:13
浏览次数:1037
摘要:浪涌保护器,也叫防雷器,是一种为各种电子设备、仪器仪表、通讯线路提供安荃防护的电子装置,主要元件是压敏电阻,那浪涌保护器怎么测试?我们平时使用防雷元件测试仪来测试它的击穿电压和电流是否合格,下面使用的仪表是ETCR3800B。

浪涌保护器怎么测试?

ETR3800A/B测浪涌保护器的使用。



浪涌保护器,也叫防雷器,是一种为各种电子设备、仪器仪表、通讯线路提供安荃防护的电子装置,主要元件是压敏电阻,那浪涌保护器怎么测试?我们平时使用防雷元件测试仪来测试它的击穿电压和电流是否合格,下面使用的仪表是ETCR3800B

一. 简介

ETCR3800系列智能型防雷元件测试仪用于测量各种压敏电阻(MOV)和气体放电管(GDT)性能参数测试,仪表具有独特的高压短路保护、过流保护功能,专业级的参数设置功能、高压限值设定、升压速度设定、合格范围设定、合格判断筛选、自动量程调节等功能。还具有单件测试模式、连续测试模式功能,特别适合批量元件测试。其中ETCR3800B还具有绝缘电阻、吸收比、极化指数测试功能

仪器输出电压高达3000V,起始动作电压U1mA测量范围:50~3000V,漏电流测量范围:0~1000uA,直流击穿电压测量范围50~3000V,重复稳定性好、准确可靠、具有不错的测试稳定性能和抗干扰能力。仪器广泛用于避雷器、防雷器、浪涌保护器、压敏电阻、金属陶瓷放电管、真空避雷管等过压防护元件性能参数的测试。



二. 型号差异

产品型号

输出电压

绝缘电阻测试

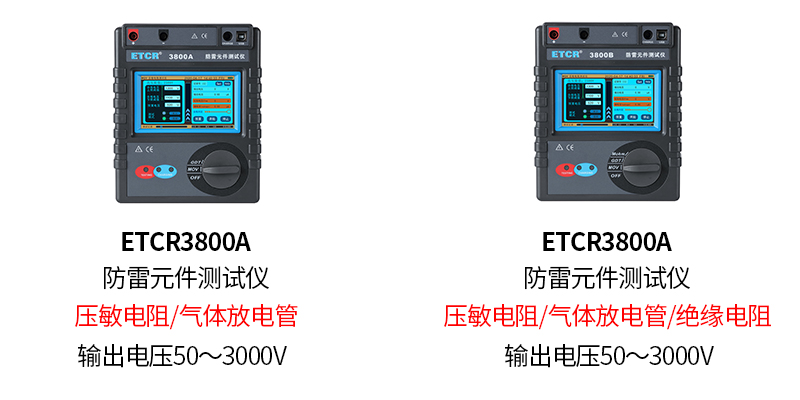

ETCR3800A

0~3000V

-

ETCR3800B

0~3000V

0.5MΩ~10GΩ



三. 产品特点

1. 新一代智能型防雷元件测试仪,触摸彩屏中文界面,点击屏幕的“HELP”即可弹出操作方法,有效指引用户操作仪表

2. 测试仪具有稳定的输出电压,输出电压zui高达3000V,满足各种元件的测试需求。

3. 独特的专业级参数设置功能:升压速度设定、高压限值设定、合格范围设定,合格判断条件设定,现场测试得心应手。

4. 具有单次测试模式与连续测试模式选择,连续测试模式特别适合批量元件测试。

5. 自动存储含有日期时间的测试结果,可存储3000组测试记录,USB接口数据上传功能。采用可充电大容量锂电池。


四. 使用注意事项

1.合格范围是就是元件误差上限和下限值;

2.按需要设置仪表电压上升速度;

3.需要漏电判定需要在仪表里设置;

4.按测试需要自己选择单次或者连续测试;

5.仪表数据删除是删除全部保存数据;

6.低电要及时充电,不能用到自动关机再充电,长时间不用要定时充电;

7.仪表有问题,请联系厂家处理,说明书背后有联系方式。



五. 量程及测量精度

测量功能

输出电压

测量范围

精度

分辨率

测试条件

压敏电阻

起始动作电压 U(1mA)

50~3000V

±2%rdg±3dgt

1V

1mA±5μA

漏电流 I(0.75U,1mA)

0~1000μA

±2%rdg±10dgt

0.1uA

0.75U1mA≤±1%±1d

放电管

直流击穿电压Vsdc

50~3000V

±2%rdg±3dgt

1V

100V/S±10%

*绝缘电阻

500V

0.5MΩ~2GΩ

±5%rdg±10dgt

0.1M

*限ETCR3800B

2500V

2.5MΩ~10GΩ

±5%rdg±10dgt

0.1M



六. 技术参数



DC 7.4V 2600mAH可充电锂电池

显示模式

触摸彩屏中文界面,LCD尺寸:108mm×65mm

主机尺寸

215mm×178mm×83mm



主机:约868g(含电池);总质量:约2.09kg(含附件)

线

红色1米,黑色1米各一条

升压速度设定

总共有5个升压等级

高压限值设定

步进“250V”进行调节,zui高可设定到3000V

合格范围设定

合格判断条件设定

可设定电压或漏电流作为判断合格的条件

合格判断提醒

蜂鸣器提示,合格响一声,不合格响三声

 测试模式

单次:一键测试无需预置。连续:可设预置电压,连续测试迅捷快速。

绝缘电阻测试功能

绝缘电阻(Mohm)、极化指数(PI)、吸收比(DAR)测试(限ETCR3800B)

数据存储

含有日期时间的测试结果,压敏电阻1000组 气体放电管1000组,绝缘电阻1000组。

数据上传

USB接口,存储的测试记录可上传计算机

电池电压

电池电量指示,电池电压低时提醒及时更换电池

自动关机

开机25分钟后无操作自动关机

随机附件

主机1件;测试线2根;鳄鱼夹2个;表笔2个;充电器1个;UEB通讯线1个; 工具包:1件



七. 使用步骤

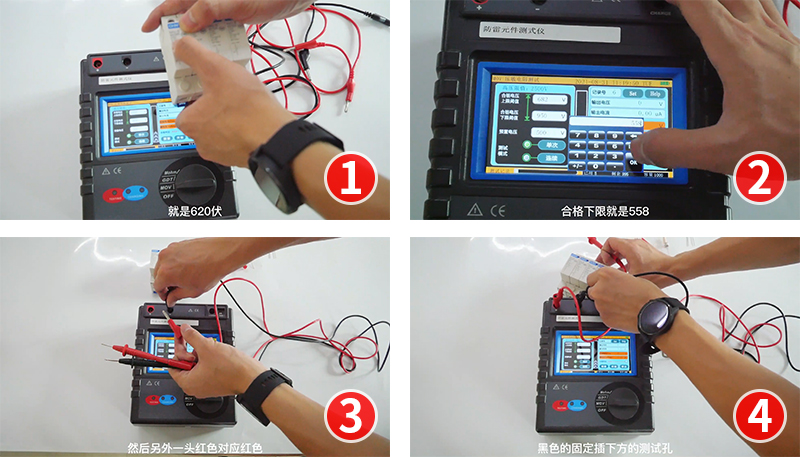

1.浪涌保护器击穿电压查看;

2.设置合格上限和下限值;

3.仪器端接线;

4.浪涌保护器端(黑线下端不变,上端红线不同孔位依次测试);

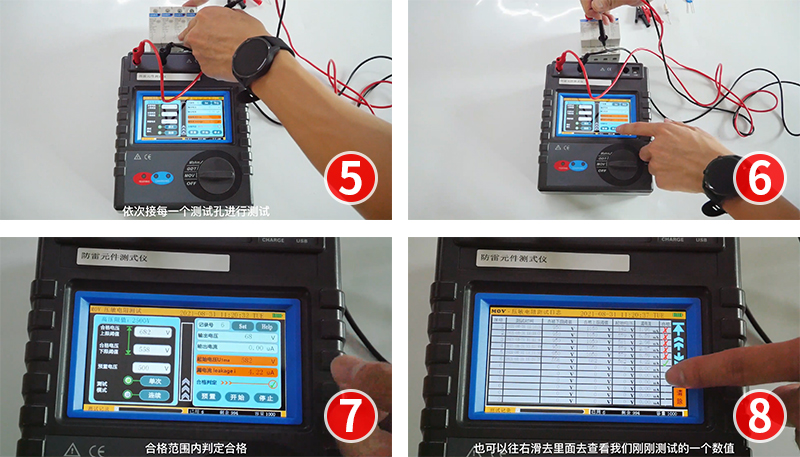

6.接好线后按屏幕开始测试;

7.查看测试结果;

8.查看数据保存记录。
